Каковы условия процесса штамповки? Полное руководство.
Штамповка — широко используемый производственный процесс в таких отраслях, как автомобилестроение, электроника и аэрокосмическая промышленность. Он включает в себя придание листовому металлу желаемой формы с помощью специализированных инструментов и штампов. Для начинающих или даже профессионалов, входящих в эту область, понимание терминологии процесса штамповки имеет важное значение для эффективной коммуникации и качественного производства. В этой статье рассматриваются ключевые термины, часто используемые в штамповке, и объясняется их значение.
1. Штамповка
Штамповка — это процесс холодной формовки, при котором плоский листовой металл помещается в пресс и приобретает определенную форму. Этот процесс может включать резку, гибку, тиснение и вытяжку.
2.

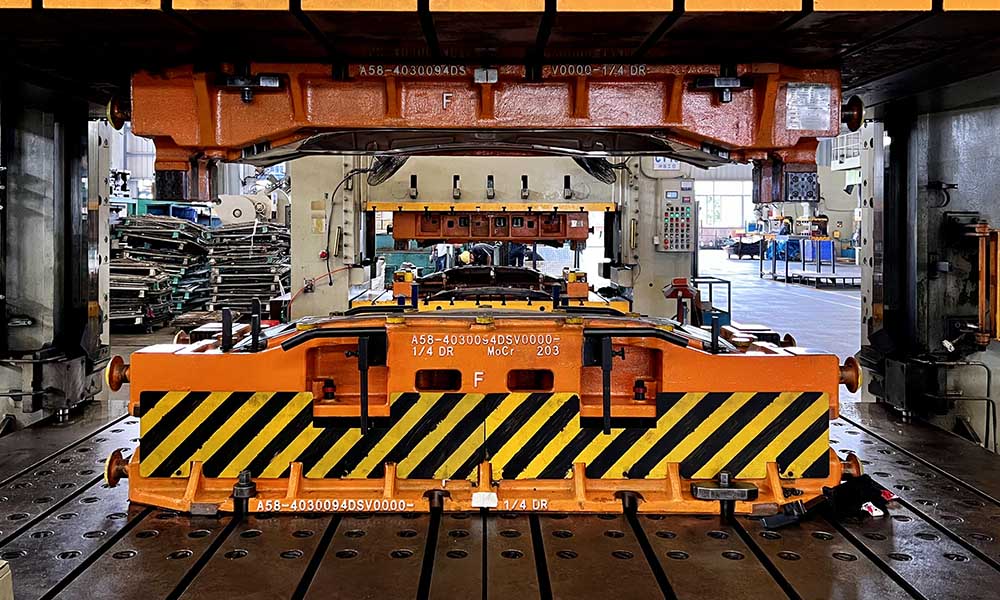

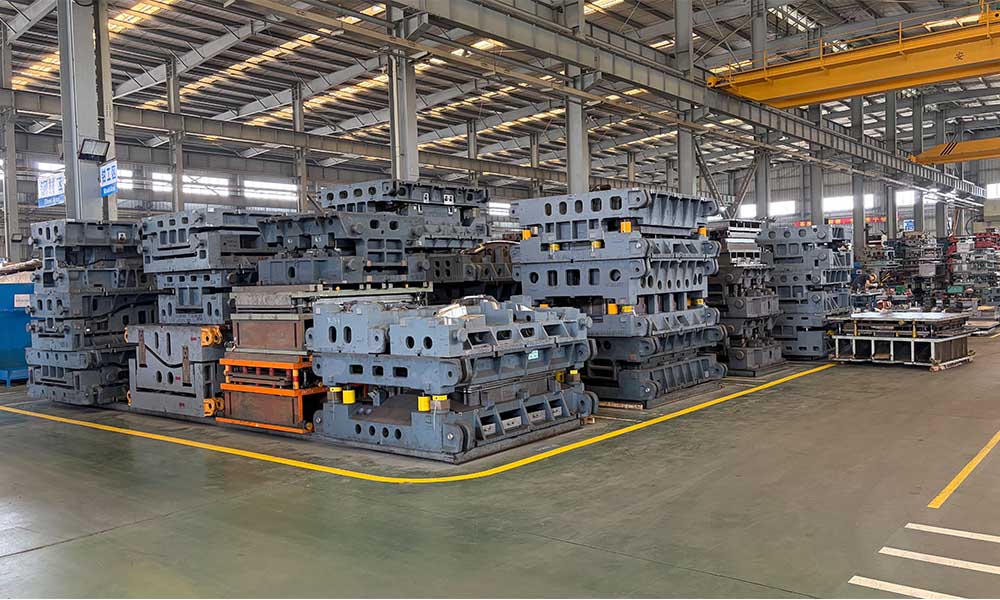

Штамп — это специализированный инструмент, используемый для резки или придания формы материалу. Обычно он состоит из двух частей: верхнего штампа (прикрепленного к направляющей пресса) и нижнего штампа (прикрепленного к станине пресса). Штампы имеют решающее значение для обеспечения точности и стабильности.
3. Ударь
Пуансон — это компонент, который прикладывает усилие к листовому металлу, вдавливая его в матрицу или проталкивая сквозь нее. Он определяет форму отверстий или элементов, создаваемых в процессе обработки.
4. Нажмите

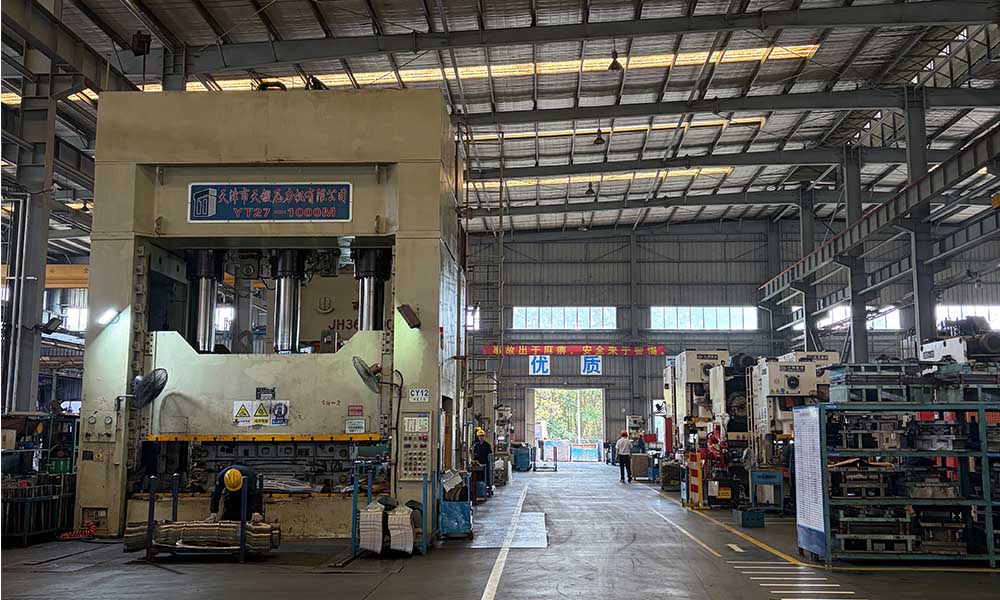

Пресс — это машина, которая создает усилие, необходимое для штамповки. Существует два основных типа:
Механический пресс: использует маховик с электроприводом.
Гидравлический пресс: использует давление жидкости для более контролируемого приложения силы.
5. Заглушка
Вырубка — это операция резки, при которой из большого листа вырезается плоский кусок (заготовка). Заготовка — это желаемый продукт, а оставшийся материал — отходы.
6. Пирсинг
Пробивка отверстий — это процесс создания отверстий в листовом металле. В отличие от вырубки, удаленный материал считается отходами, а оставшийся лист — заготовкой.
7. Изгиб
Изгиб — это процесс деформации металла вдоль прямой оси для создания углов или кривых. При этом материал не удаляется, но изменяется его форма.
8. Рисунок
Вытяжка (или глубокая вытяжка) — это процесс, при котором листовой металл радиально вытягивается в матрицу, образуя чашеобразную или полую форму. Для этого требуется тщательный контроль, чтобы избежать разрывов или образования складок.
9. Тиснение
Тиснение создает выпуклые или углубленные узоры на металлической поверхности, не прорезая ее насквозь. Часто используется в декоративных или функциональных целях.
10. Разрешение на заселение
Зазор — это расстояние между пуансоном и матрицей. Правильный зазор имеет решающее значение для получения чистых срезов и продления срока службы инструмента.
11. Тоннаж
Тоннаж — это величина силы, которую может приложить пресс. Правильный выбор тоннажа гарантирует, что материал будет формоваться без повреждения оборудования.
12. Отскок
Пружинное восстановление — это свойство металла частично возвращаться к своей первоначальной форме после изгиба. Для обеспечения точных размеров его необходимо учитывать при проектировании.
13. Система подачи
Система подачи автоматически перемещает листовой металл в пресс. Это повышает эффективность и обеспечивает стабильность при крупносерийном производстве.
14. Последовательная игральная кость
Штамповочный автомат с прогрессивной матрицей выполняет множество операций за один цикл прессования. Материал перемещается через различные станции, каждая из которых выполняет определенную задачу, что повышает производительность.
15. Передача
В системе с передаточным штампом детали перемещаются с одной станции на другую вручную или автоматически. Она подходит для изготовления более крупных или сложных деталей.
Заключение
Понимание терминологии процесса штамповки имеет основополагающее значение для всех, кто работает в сфере производства или машиностроения. Эти термины не только описывают используемые инструменты и методы, но и помогают обеспечить четкую коммуникацию и эффективный рабочий процесс. Поскольку технология штамповки продолжает развиваться, владение ее терминологией остается ценным навыком для повышения производительности и качества продукции.
